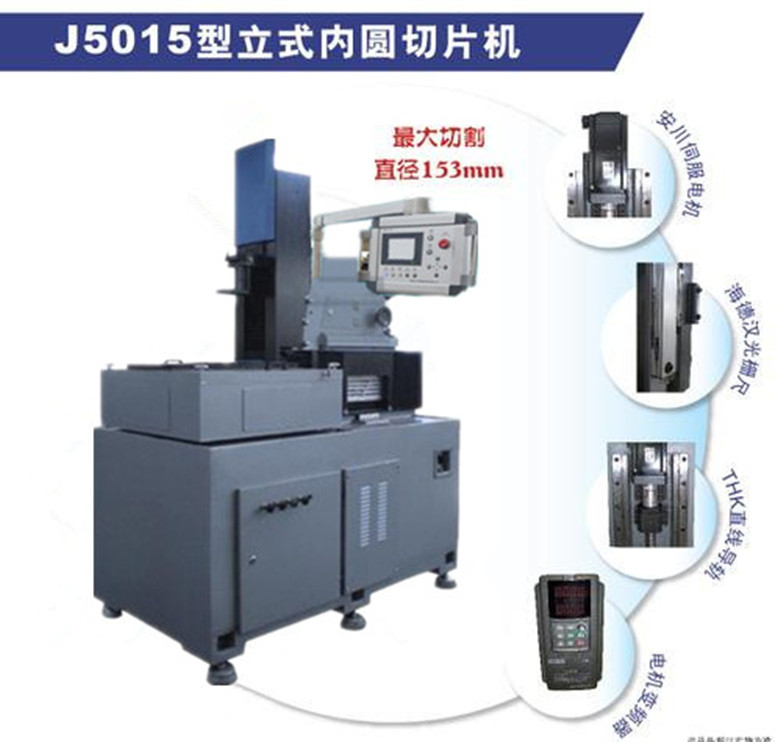

設備用途：主要用于諸如晶體、陶(tao)瓷(ci)、希(xi)土磁體、寶石、玻璃等(deng)脆硬材料的高精度切割(ge)。
主軸結構：立式(shi)主軸結構，采用日本進口(kou)精(jing)密(mi)滾(gun)珠軸承，由低噪聲的(de)電機通過平帶驅動(dong)主(zhu)軸平穩地高(gao)速轉動(dong)。運轉的(de)精度高(gao)、剛性強、使(shi)用壽命長。
進(jin)給部件：進給部件亦稱Z軸系統。其功能是通過伺服電(dian)機、精(jing)密(mi)(mi)聯軸器及高精(jing)度(du)的(de)滾(gun)珠絲桿，依靠(kao)高精(jing)度(du)的(de)直線導軌(gui)完成工件的(de)精(jing)密(mi)(mi)進給(gei)。本機構還(huan)具(ju)有(you)手(shou)動操作可(ke)使Z軸系統前、后、左、右傾斜(xie)，傾斜(xie)角度為0~±7°。
移動部(bu)件：移(yi)動臺(tai)運行是(shi)(shi)依靠(kao)高精度(du)的(de)直線(xian)導(dao)軌，伺服電機通過高精密的(de)減速(su)(su)機帶動絲(si)桿(gan)轉動，其傳動特性是(shi)(shi)精度(du)高、工作平穩，且(qie)結構緊湊。空(kong)行程速(su)(su)度(du)、切(qie)割速(su)(su)度(du)、返回速(su)(su)度(du)可在一定范圍內任意設置。
變(bian)頻(pin)控制：主軸電機通過變頻器控制，啟(qi)動平緩、運轉平穩。
控(kong)制系統(tong)：采(cai)用日本進(jin)口(kou)PLC編程控(kong)制(zhi)器(qi)，增加(jia)系統的(de)可靠性。
界(jie)面顯(xian)示：高分辨率進(jin)口觸摸屏顯示，使操作(zuo)方便、直觀。
J5015主要技術數據：
序號 | 項 目 | 參 數 |
1 | 工件******切割直徑（mm） | Φ153 |
2 | 工件******切割長度（mm） | 400 |
3 | 內圓刀片規格（mm） | 690×241×0.15或690×235×0.15 |
4 | 片厚設定范圍（mm） | 0.001~68.000 |
5 | 片數設定范圍（mm） | 0~500 |
6 | 片頭厚度設定范圍（mm） | 0.001~68.000 |
7 | 片厚最小進給量（mm） | 0.001 |
8 | 片厚進給重復精度（mm） | ±0.003（以(yi)1mm當量進給(gei)） |
9 | Z軸轉角范圍(wei) | 左右方向 | ±7o |
前(qian)后方(fang)向 | ±7o |
10 | 主(zhu)軸(zhou)轉速(su) | 高速(su)、中速(su)、低速(su) |
11 | 移動臺進給速度(切(qie)割(ge)速度) (r/min) | 0.06~200 |
12 | 移動臺返回速度(r/min) | 0.06~900 |
13 | 功耗 KW | 3.5 |
14 | 電源 | Ac380V±5%,50HZ |
15 | 冷卻液容量(L) | 80 |
16 | 設備外型尺寸(長×寬×高)(mm) | 1550×900×2400 |
17 | 設備重量(kg) | 3000 |
18 | 工作環境 | 溫度20±4℃,濕度40%～80% | 氣壓86~106Kpa |
